Толщина | Толщина | Скорость резки |
---|---|---|
Резка |
||
Рекомендуемая | 20 мм | 500 мм/мин |
25 мм | 250 мм/мин | |
Предельная (ручная резка) | 32 мм | 125 мм/мин |
Прожиг * | 16 мм |
Максимальная производительность

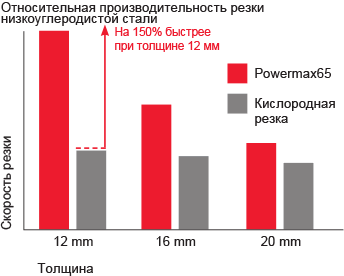

- Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в полтора раза выше по сравнению с аналогичным показателем для кислородной резки
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок
- Несколько простых в использовании исполнений резака позволят справиться с широким диапазоном заданий на одной системе

Простота использования для резки и строжки
- Нет необходимости менять давление газа, поскольку технология Smart Sense™ постоянно обеспечивает его правильную настройку
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака
- Контактная резка на максимальной мощности с использованием запатентованного экрана, который сокращает образование окалины для более однородной резки
Прочность и надежность
- Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
- Резаки Duramax™ характеризуются высокой ударопрочностью и термостойкостью
Технические характеристики
Значения входного напряжения | CSA | 200–480 В, 1-ф., 50/60 Гц 200–600 В, 3-ф., 50/60 Гц |
---|---|---|
CE | 380/400 В, 3-ф., 50/60 Гц | |
Входной ток при 9 кВт | CSA | 200/208/240/480 В, 1-ф., 52/50/44/22 А 200/208/240/480/600 В, 3-ф., 32/31/27/13/13 А |
CE | 380/400 В, 3-ф., 15,5/15 А | |
Выходной ток | 20–65 A | |
Номинальное выходное напряжение | 139 В пост. тока | |
Рабочий цикл при 40 °C | CSA | 50 % при 65 А, 230–600 В, 1/3-ф. 40 % при 65 A, 200–208 В, 1/3-ф. 100 % при 46 А, 230–600 В, 1/3-ф. |
CE | 50 % при 65 А, 380/400 В, 3-ф. 100 % при 46 А, 380/400 В, 3-ф. |
|
Напряжение холостого хода | CSA | 295 В пост. тока |
CE | 270 В пост. тока | |
Размеры с ручками | 500 мм Г; 234 мм Ш; 455 мм В |
|
Масса с резаком 7,6 м | CSA | 29 кг |
CE | 26 кг | |
Источник газа | Чистый, сухой, обезжиренный воздух или азот | |
Рекомендуемые скорость потока и давление газа на входе |
Резка: 189 л/мин при 5,9 бар Строжка: 212 л/мин при 4,8 бар |
|
Длина силового кабеля | 3 м | |
Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
Работа с использованием двигателя-генератора
Номинальная мощность двигателя | Выходной ток системы | Производительность (растяжение дуги) |
---|---|---|
15 кВт | 65 А | Полная |
12 кВт | 65 А | Ограниченная |
12 кВт | 40 A | Полная |
8 кВт | 40 A | Ограниченная |
8 кВт | 30 A | Полная |
